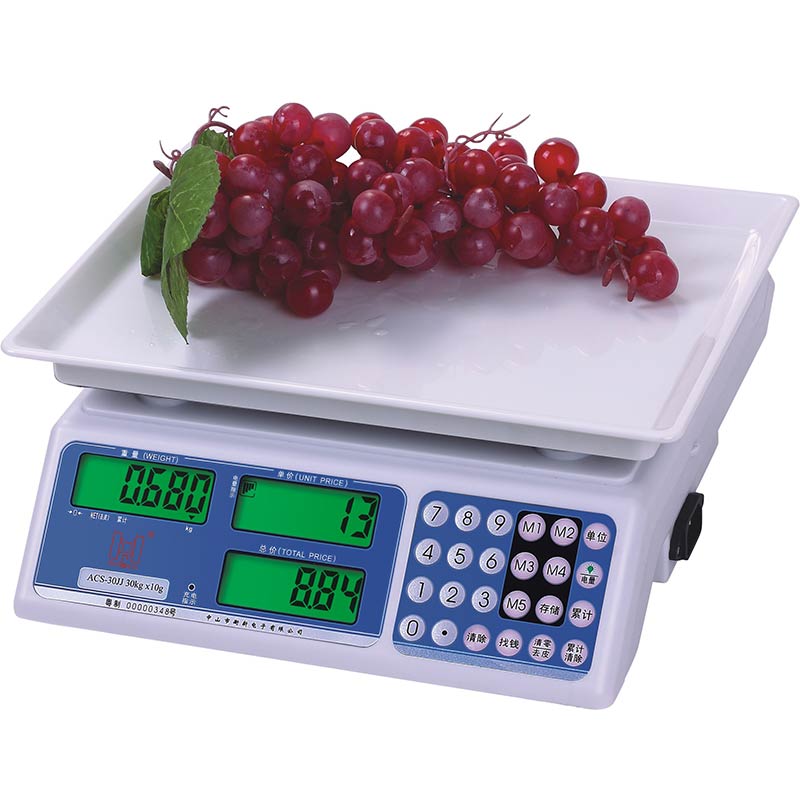

很多朋友都不知道電子計價中使用的是哪種傳感器。電子計價秤一般采用剪應力梁式傳感器。將梁截面加工成工字形，將電阻應變片粘貼在帶有工字形中性層的金屬彈性體表面。根據材料力學理論，當相同尺寸的力在梁的作用點附近移動時，中性層的彎曲力矩會發生變化，與彎曲力矩成比例的彎曲應力也會發生變化，而由剪切力引起的剪切應力也會發生變化。在梁上與梁的彎矩無關。因此，剪應力梁傳感器可以消除作用點變化引起的誤差。

如何校正電子秤傳感器的失調？旨在找出故障原因的解決方案！

電子計價器傳感器上有四個電阻應變片，與電橋測量電路相連。兩個對角線點接直流電源（+12V，接地），兩個對角線點接電測儀。如果在彈性體上加一個砝碼，電阻會隨著彈性體而變形，應變計的電阻也會改變。通過測量應變片的電阻，可以間接測量外力的重量。電橋電路能靈敏、準確地測量10-3-10-6個數量級的小電阻變化，電測量儀表能反映10-3-10-6個數量級的小電壓變化，從而實現了重量與信號之間的線性變化。

1.傳感器錯位的原因及相應的故障

傳感器由彈性體和電阻應變片組成。彈性鋼的強度、塑性、韌性及其綜合力學性能直接影響傳感器的精度、線性度和穩定性。當電子計價秤平臺受到大載荷外力沖擊或超載時，傳感器的彈性體超過彈性極限，即產生塑性變形。然后傳感器的空載電壓（mv）信號變化太高或太低，零點移動，使其錯位。隨著時間的推移，將導致電子計價秤的“不重置”故障。

如何校正電子秤傳感器的失調？旨在找出故障原因的解決方案！

2.第二步。傳感器損傷和塑性變形偏差的確定方法

傳感器的空載輸出電壓信號約為4 mV，負載輸出電壓信號在4 mV至25 mV之間，線性工作區在5 mV至20 mV之間。實驗表明，當傳感器輸出的空載信號大于25毫伏或小于2.5毫伏時，電子秤會產生“無復位”故障。如果存在“不重置”故障，應首先確定傳感器是否損壞或塑性變形不準確。步驟如下：

1.用3位半數字萬用表測量傳感器的負載輸入/輸出，并記錄測量結果。

2.第二步。按規定加負荷，測量傳感器輸出電壓信號，如無變化，說明傳感器已損壞，無法修理，只能更換。

三。按規定加負荷，測量傳感器輸出電壓信號。如有變化，根據測量結果判斷傳感器的線性度和穩定性。如果不改為塑性變形錯位，可以進行矯正和修復。如果換成性損壞，不能修理，只能更換。

三。傳感器塑性變形偏差的修正方法

經過塑性變形后，傳感器的空載輸出電壓信號有兩種情況：一種是空載輸出電壓信號大于25毫伏；另一種是空載輸出電壓信號小于2.5毫伏。接下來，分別介紹了這兩種輸出的校正方法。

1.傳感器的空載輸出電壓信號大于25毫伏，表明零點過高。分流法可以用來減少輸入信號進行校正。校正方法為：

（1）電子計價秤加電預熱15分鐘，無復位信號。

（2）取下平衡板和上蓋，雙手握住傳感器支架前的兩個支撐點，抬起看電子秤顯示，等待自動復位，進入稱重狀態。

（3）進入稱重狀態后，手松開，支架恢復，數據顯示
